LED化　ナンバー灯

特に難しいことはないのですが、フォレスターＳＧ系の場合取り付け部分が斜めになっており、場所の制約を受けます（失敗した）のでそれだけ注意。

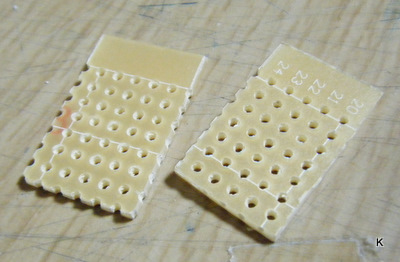

まずは型紙に合わせて基盤を切断します。

そして、回路図を描いた紙を元に半田付けします。とっても半田付けが下手になっていたのですが、なぜだろう・・・・。

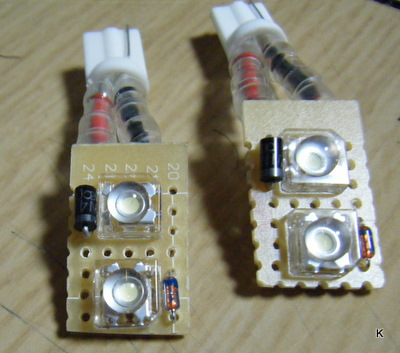

表から見たらこんな感じ。ＣＲＤ、ＬＥＤ、ＬＥＤ、整流ダイオードという組み合わせです。

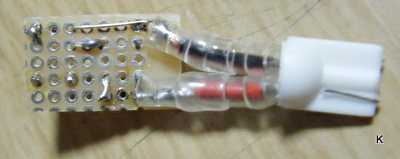

実はこれ失敗しています。このままソケットに入れるとコード部分が邪魔で上手く設置できないことがわかりました。対策としては

1：コードを短くする。

2：付けてみたギボシ用カバーをとる。

3：細いコードにする。

4：コードを使わず、余っているＬＥＤの足などを使って延長する。

って所でしょうか。私は4を採用したので写真のコードの部分がＬＥＤの足になっています（ちなみにＴ10ソケットの一部を切断しています）
後はグルーガン（ホットボンド）にて絶縁をし、取り付けて完了。ホットボンドをソケット部分に付けすぎると装着できなくなりますよｗｗ

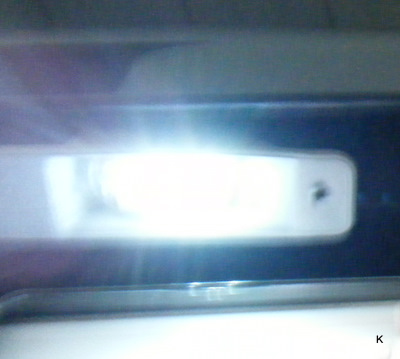

ＬＥＤ片側二個で明るさに不安がありましたが、問題なかったようです。ソケットにしっかり刺さっているのかどうかが些か不安ですが、使用している間に判明するでしょう。
